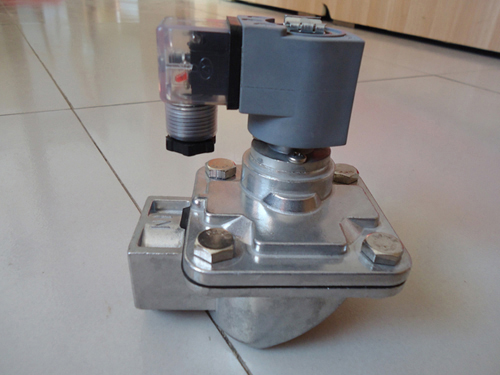

直角式电磁脉冲阀的特征是阀的空气进出口管呈90度直角。阀内的膜片把脉冲阀分成前、后两个气室,高压气从进气口接入，进入下气室，当脉冲阀未得电时，气体通过上下两壳体的恒压管道以及其中的节流孔进入减压室，由于阀芯在弹簧的作用下堵住泄压孔，气体不会排出，令减压室和下气室的压力一致，而在弹簧作用下，膜片将喷吹口堵住，气体不会冲出。
结构特点
直角式电磁脉冲阀阀的阀体，阀盖采用铝合金压铸制成，经表面处理后，具有良好的性能。膜片及密封垫采用新工艺硫化和复合。电磁先导头选用磁性材料和不锈钢隔磁材料组成，弹簧和紧固件均采用不锈钢材料。分气箱(气包)的接管和除尘器的喷吹管分别插入阀的进出口。并拧紧二端压紧螺母密封。能提供从20、25、40S三种规格的阀供各种不同处理(净化)风量的脉冲袋式除尘器选用。阀体，阀盖压铸致密，表面覆盖透明漆，提。膜片上的密封垫采用金属与橡胶复合，刚性好，不泄漏。电磁先导头吸力大，动作灵敏。阀的开启性能好，在额定电压85%时能正常开启。阀的关闭性能好，在0.15Mpa气压时能关闭。
