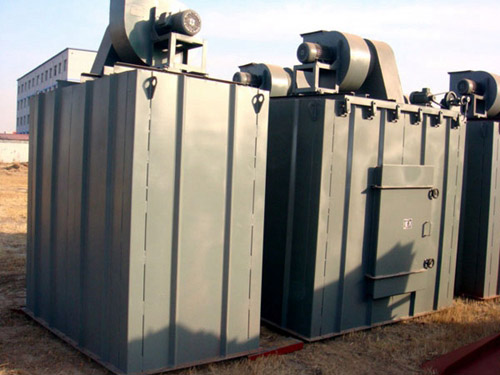

UF单机除尘器是过滤式除尘器的一种,是使含尘气流通过过滤材料将粉尘分离捕集的装置。这种装置主要采用纤维织物作滤料,常用在工业尾气的除尘方面。它的除尘效率一般可达88%以上。虽然它是古老的除尘方法之一,但由于它、性能稳定、操作简单、因而获得越来越广泛的应用。
UF单机除尘器的组成局部:
滤箱、震打清灰摇动装置、风机局部和进风及排灰器件。单机 粉尘器滤箱涵盖壳体、花板、内滤式滤袋、挂袋钩和检查修理门,震打清灰摇动装置涵盖摇动电机、连杆结构和摇、摆轴等,风机部再保险括抽风机及皮带传动装置、电机和出风管,单机 粉尘器排灰器件按安装型式分为三种:在滤箱下部接灰斗和卸灰阀,并设有支柱。进风口设在灰斗上部;在滤箱下部打开,作为进风口中,又是排风口,花板旁想办法兰;滤箱下部设有储灰箱,灰箱上部设进风口。
工作原理:
UF单机除尘器含尘气体进入单机后,粉尘经过两级过滤,先气流速的降低和气流方向的改变,使大颗粒的粉尘由于重力作用和惰性而沉降于集尘箱(A型和J型)。对于B型产品则落入用户的料仓、料斗等设备内;而较轻、较细的粉尘则被滤袋阻留于袋壁,净化后的清洁空气再通过离心力的作用送回车间,从而减少热损失。
UF单机除尘器使用注意事项
1、本单机除尘器不适用于潮湿和带有腐蚀性的气体,不应长时间处理高于120度的废气或粉尘。如需要处理高温工况,需定做高温除尘布袋。
2、本单机布袋除尘器在开、停及运转过程中,如有异常现象,应立即停止工作,进行检查修理。
3、停机应按停止按钮,让摇动机构工作数十秒,不要直接切断电源。
名称 | 规格 | 2 | 3 | 4 | 5 | 6 | 7 |
处理风量(m3/h) | 1360 | 2720 | 4080 | 5450 | 6800 | 8160 | |
额定 | 1020 | 2040 | 3060 | 4080 | 5100 | 6120 | |
收尘器阻力(Pa)全压 | 1920 | 1900 | 1800 | 1920 | 1900 | 2030 | |
额定 | 1500 | 1750 | 1500 | 1845 | 1720 | 1820 | |
总过滤面积(m2) | 18.6 | 37.2 | 55.7 | 74.3 | 92.9 | 111.5 | |
滤袋组数 | 8 | 16 | 24 | 32 | 40 | 48 | |
风机电机型号 | Y90S-2 | Y90S-2 | Y112M-2 | Y132S1-2 | Y132S1-2 | Y132S1-2 | |
摇动电机型号 | YCJ71 | ||||||
风机型号 | U、11 | 110、1E | 110、1E | 170、1E | 170、1E | ||
卸灰阀电机型号 | XWD.55-2-1/29 | ||||||
风机电机功率(KW) | 1.5 | 2.2 | 4.0 | 5.5 | 5.5 | 7.5 | |
摇动电机功率(KW) | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 | |
卸灰阀电机功率(KW) | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | |
设备重量Kg (参考) |
UF | 850 | 1160 | 1400 | 1710 | 1820 | 1985 |
UF(FM) | 400 | 700 | 1000 | 1225 | 1315 | 1445 | |
UF(FB) | 460 | 770 | 1500 | 无 | 无 | 无 |
